(水泥管厂家联系人：彭生138 0295 8187)钢筋混凝土排水管是一种流体运输工具，地下工作者，要具备抗腐、抗压、零渗漏、寿命长。广州邦坚水泥制品有限公司经过科学试验证明引起管道腐蚀有多种多样的原因生活污水、工业废水，以及土壤侵蚀等。如果排水系统有一条管道遭到破坏，会造成排水系统拥堵，泥土流失容易发生崩塌。
钢筋混凝土排水管的骨架是钢筋焊接形成的，所以叫钢筋混凝土排水管在市场上也称为“II级管”。别看他只是条排水管生产工艺也不简单，有离心技术、悬辊技术和芯模振动技术、立式径向挤压制管。
立式径向挤压制管和技术：
80年代上海市政从美国引进PH48立式径向挤压制管装备，立式径向挤压制管人工劳动力小，生产效率高，制管技术主要是靠旋转并提升运动的多层挤压辊压头挤压，高速振动成型，使混凝土均匀遍布管体。
优点：
1：自动化较高，采用干硬性砼性水泥，成型出来后可立马脱模，一般是2-3分钟一条管。
2：采用干硬性砼性水泥，没有浮浆，对环境产生环保。
3;：蒸汽养护，也可以自然养护，蒸汽养护14天就可以交期。
缺点：
生产设备昂贵，一条生产线要配备2-3台叉车，一个变径滚焊机，采用干硬性砼性水泥成型后表面粗糙，现有技术只能生产公称DN1200以下的管。
离心工艺制管：
解放前我国仅有少数几家离心工艺制管，50年代为适应经济发展，国内投资一批混凝土和钢筋混凝土排水管厂家，主要于离心制管工艺，离心工艺是较早就存在的，是国内外使用普遍的制造工艺也是最成熟的。
优点：
1：有离心力效果使混凝土中的固相粒子沿着离心方向沉降，将多余的水分排出，构成密实的混凝土结构。
2：外观优美、质量过硬、良好的抗渗性、防腐效果好，寿命长。
3：生产尺寸、规格多样。
缺点：
混凝土发作表里分层，破坏原规划混凝土级配、下降强度，浪费材料，劳动力高，产能低，生产过程中产生的废浆污染环境，每个月都要请人处理废浆。
悬辊制管工艺：
70年代开始我国从澳大利亚罗克拄公司首次引进悬辊制管工艺，并大力研制悬辊制管生产设备，悬辊制管运用干硬性混凝土，每条管生产5-10分钟。管体在辊轴的辊压力密实的，制管时填料必须超厚混凝土超过摸具挡圈才能得到辊压。
优点：
1设备简单、操作简单、人员配比少
2制管的噪音低，材料浪费少，不污染环境。
3：外观美观
缺点：
一般的管体的成品要应超厚2-3mm，这时比较难操作的，在生产钢筋混凝土排水管时由于管摸具在挡圈中的磨损，造成管壁厚度误差较大。在填料不均匀的情况下，辊压的大小也不同，混凝土密度不均匀。在辊压的过程中对骨架会形成较大的破坏，容易形成骨架位移，严重的会造成骨架散架、跳筋、并筋严重影响管材结构。

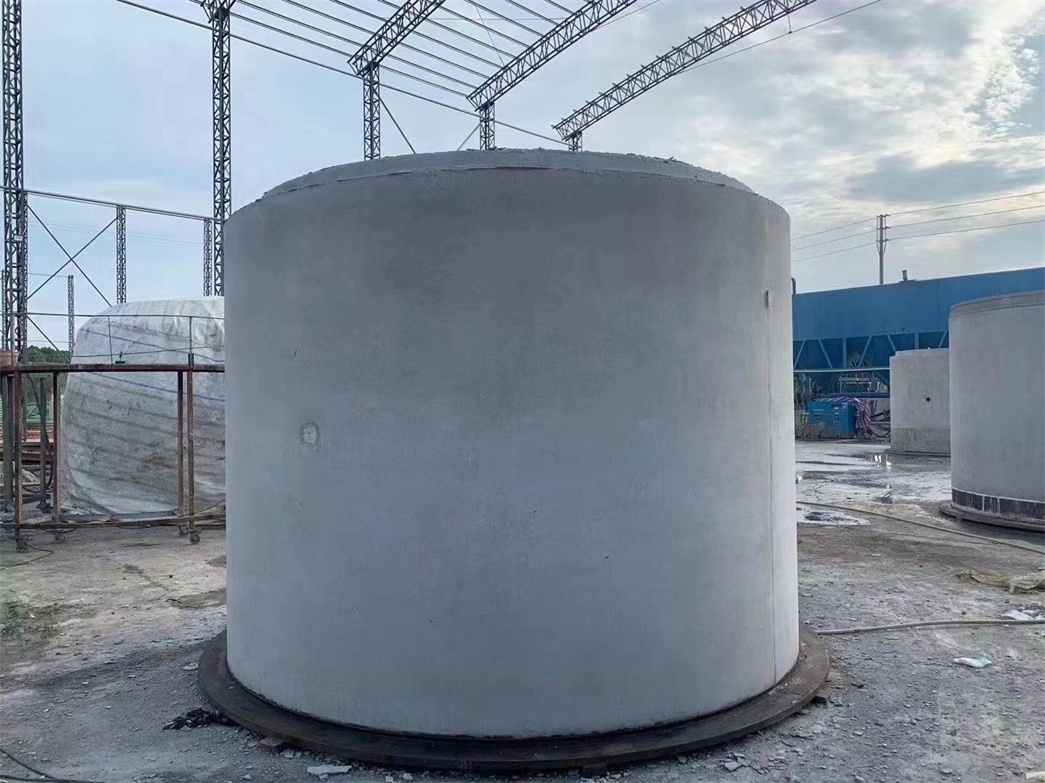

芯模振动制管工艺：
90年代市政发展需求，使用芯模振动制管工艺，使用c45干硬性混凝土，通过芯模振动、管口挤压成型，主要靠转轴上的偏心块，振动频率的高低要看管径和管壁厚度调整，可以产生最密实的混凝土。
优点：
1：抗渗性能好、抗外压强、产能高。
2：提升管体强度、管体混凝土均匀、耐磨性好、生产F型顶管首选。
3：自动化高，能生产最大管径3500mm钢筋混凝土排水管。
缺点：
拥有芯模振动的生产厂家比较少，生产大管占地较大，生产噪音很大，生产机械昂贵。
联系方式：
业务咨询热线：138 0295 8187 彭生
公司官方网站：www.bjsnzp.com
广州办公地点：广州市天河区车陂大岗路中桥基金小镇3栋116号
广州生产基地：广州市增城九和厂、增城小楼厂、白云穗丰厂、惠州生产基地
需了解更多资讯，欢迎致电咨询或者到厂参观！
客服
